Циліндрично конічні мотор-редуктори Watt Drive WEG WG20. Серія K

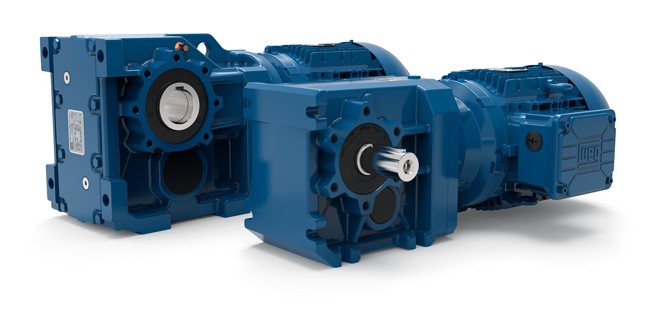

Циліндро-конічні мотор-редуктори підходять для безлічі за- стосувань. За замовчуванням, це двоступеневі редуктори, починаючи з 200 Нм можливе додавання третьої ступені. Редуктори серії K доступні з пустотілим валом, цільним ви- хідним валом, стяжним диском, моментним важелем або на фланці.
Типові застосування

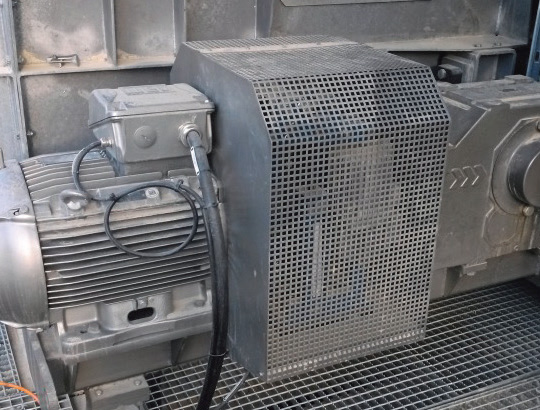

Конвеєри вертикальні

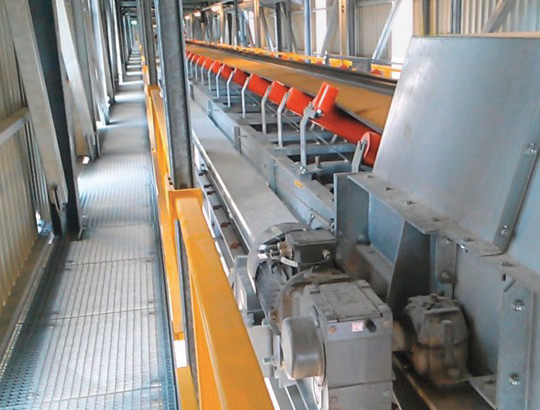

Конвеєри горизонтальні

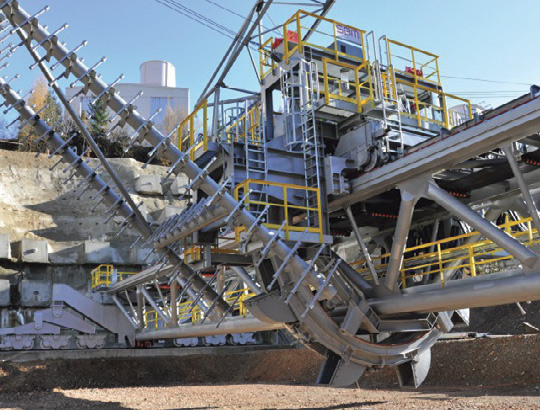

Видобуток і переробка корисних копалин

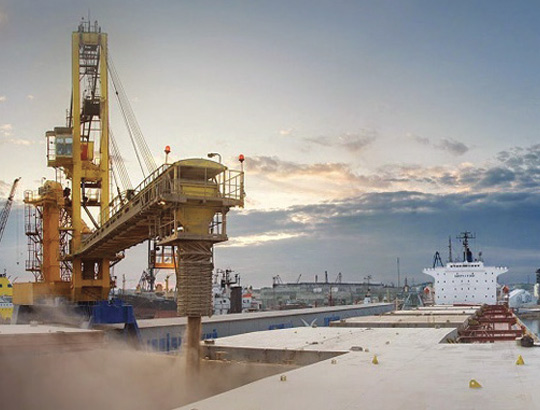

Елеватори, портові термінали
Характеристики
| K02 | K03 | K04 | K05 | K06 | K07 | K08 | K09 | K10 | K12 | K15 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Крутний момент | [Нм] | 110 | 200 | 400 | 600 | 820 | 1550 | 3000 | 4500 | 8000 | 13000 | 18000 |
| Число ступенів | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Діапазон передатних чисел | 3,82 - 68,88 | 4,17 - 217,88 | 5,05 - 277,79 | 4,27 - 245,7 | 4,94 - 198 | 7,91 - 256,14 | 7,45 - 206,12 | 6,94 - 169,25 | 6,64 - 140,95 | 6,60 - 151,11 | 8,61 - 146,69 | |
| Діапазон вихідних швидкостей при вхідній швидкості 1400 об/хв і при 50 Гц | [об/хв] | 20 - 366 | 6 - 335 | 5 - 277 | 5 - 327 | 7 - 283 | 6 - 177 | 7 - 188 | 8 - 202 | 11 - 226 | 10 - 227 | 10 - 174 |
| Діапазон потужностей | [кВт] | 0,12 - 1,5 | 0,12 - 3 | 0,12 - 4 | 0,12 - 9,2 | 0,18 - 9,2 | 0,25 - 15 | 0,55 - 22 | 1,1 - 30 | 4 - 55 | 4 - 75 | 11 - 75 |
| Параметри суцільного / порожнистого валів | [мм] | 20 × 40 25 × 50 / 25 |
25 × 50 / 30 | 30 × 60 / 35 | 35 × 70 / 40 | 40 × 80 / 40 | 50 × 100 / 50 | 60 × 120 / 60 | 70 × 140 / 70 | 90 × 170 / 90 | 110 × 210 / 100 | 120 × 210 / 120 |
| Фланець на виході, згідно IEC | [мм] | 160 | 160 | 200 | 250 | 250 | 300 | 350/450 | 350/450 | 450 | 550 | 660 |
| Матеріал корпусу | Алюміній | Чавун | ||||||||||
Виконання

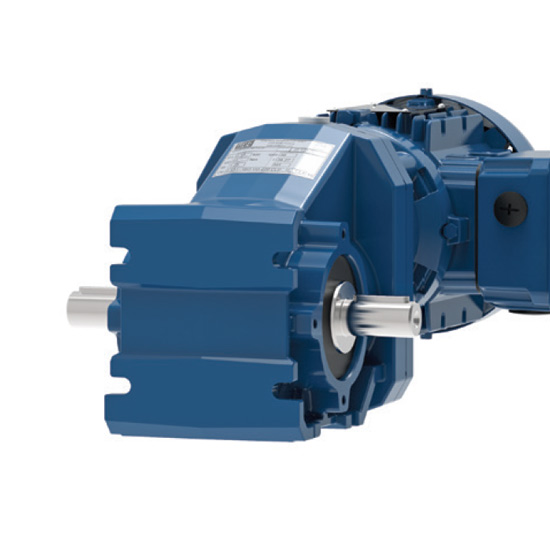

Вихідний вал з обох сторін

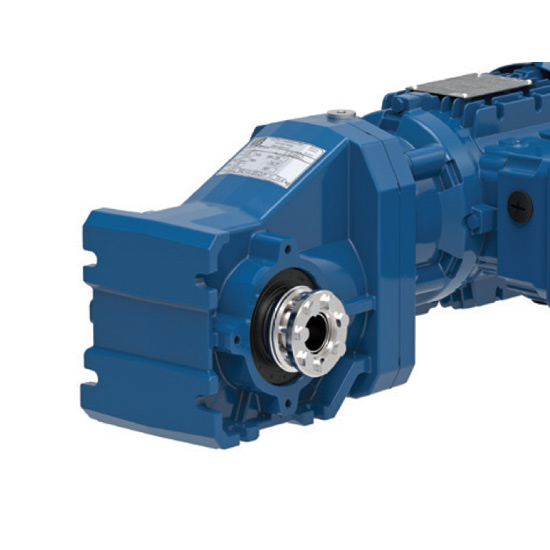

Порожнистий вал із затискним диском

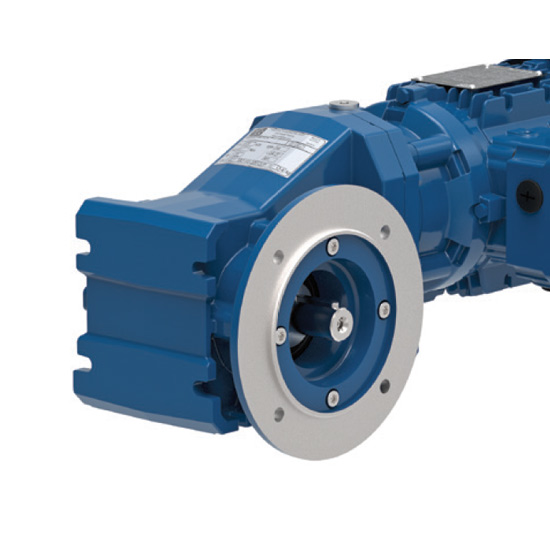

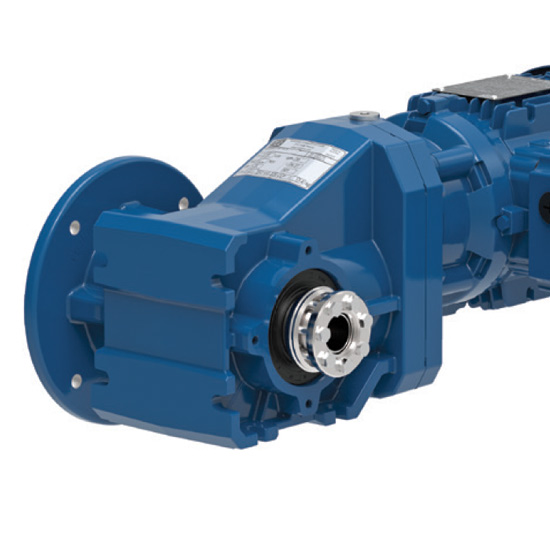

Фланець типу B5 з вихідним валом

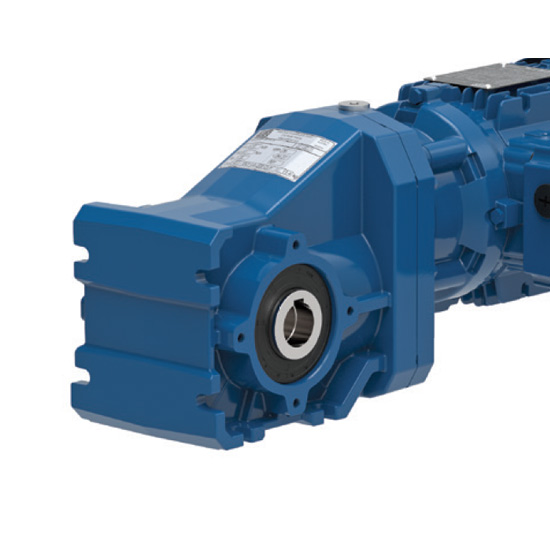

З порожнистим валом

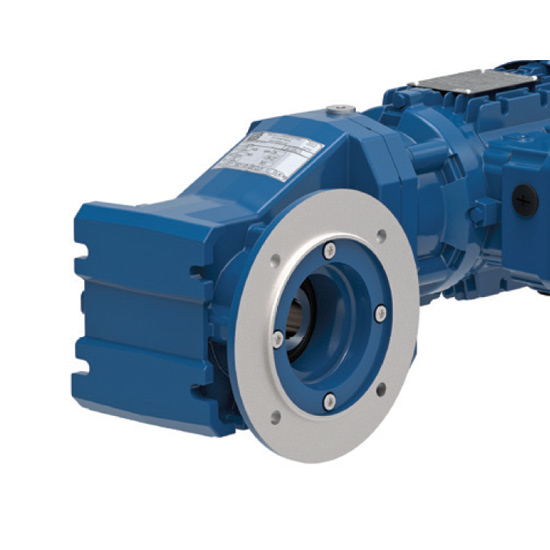

Фланець типу B5 з порожнистим валом
Фланець типу B5 з порожнистим валом і із затискним диском

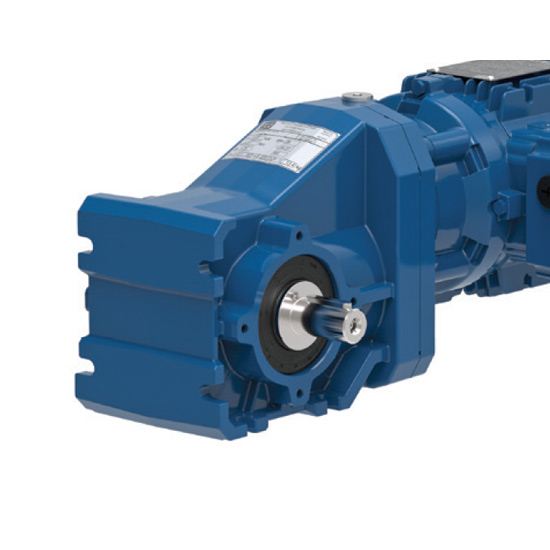

Із суцільним вихідним валом

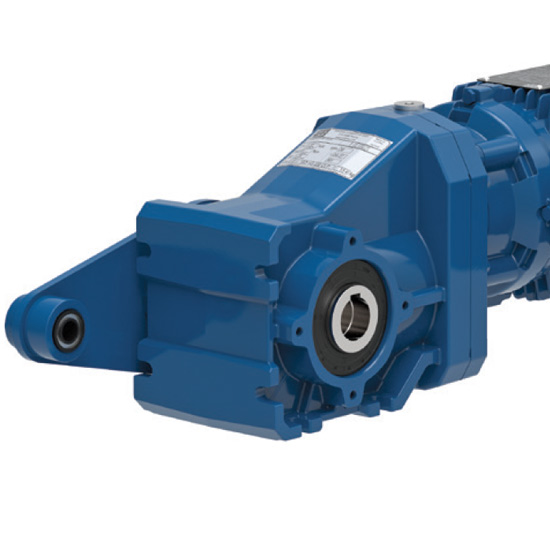

Порожнистий вал і моментний важіль

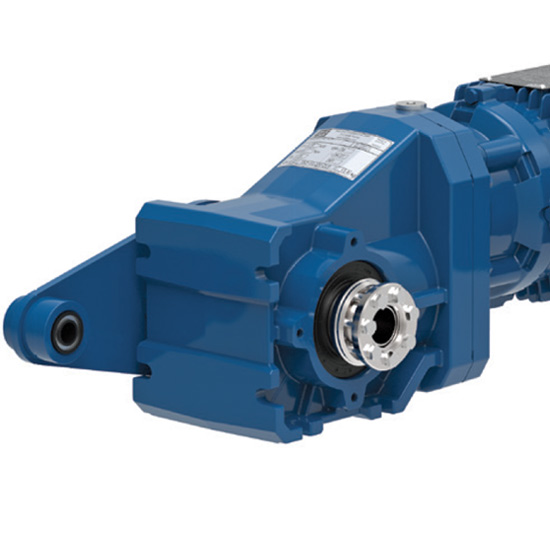

Із затискним диском і моментним важелем

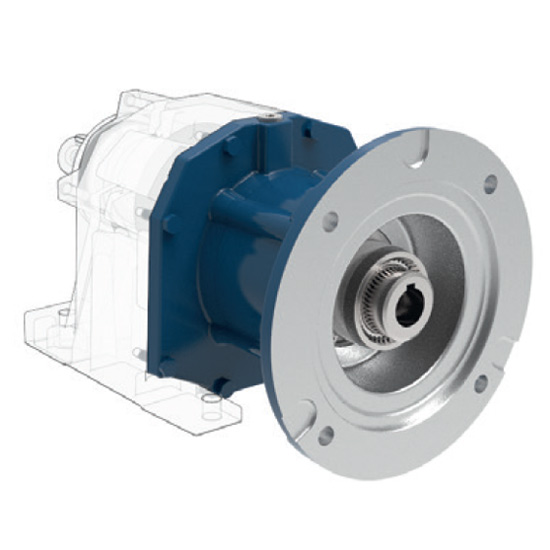

Євро адаптер

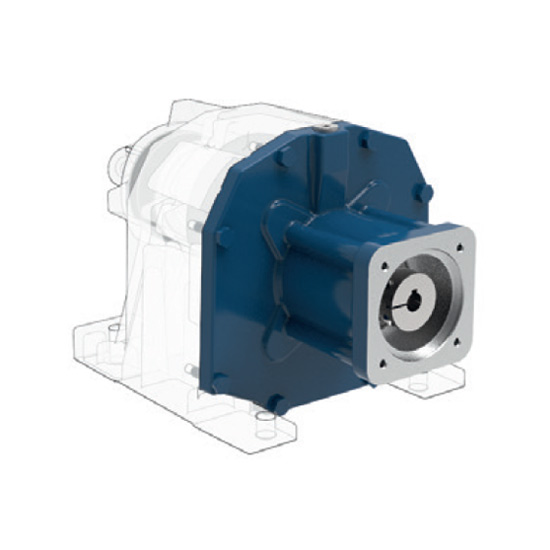

Серво адаптер

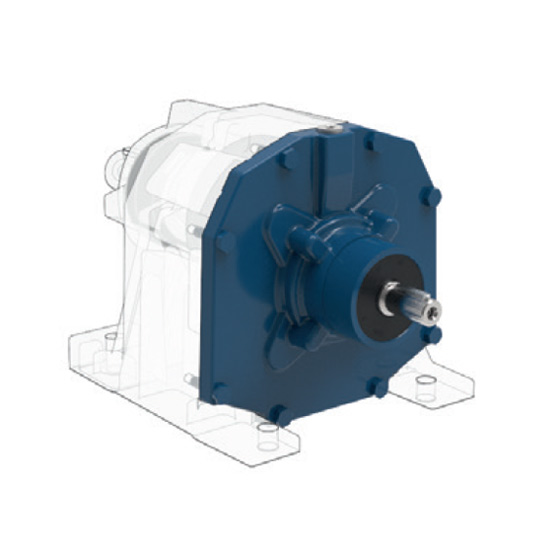

Вхідний вал

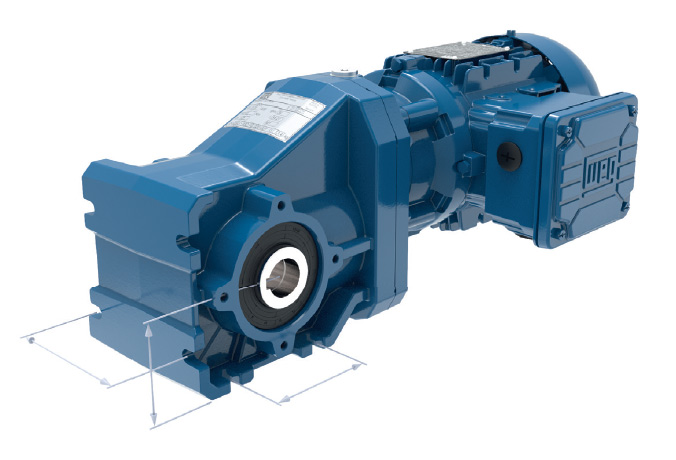

Cтандартизація приєднувальних розмірів
Завдяки відповідності найкритичніших для монтажу розмірів до наявного на ринку обладнання, конструкція дозволяє легко інтегрувати мотор-редуктори WG20 практично в будь-яку систему.
